CW10020SH_B 型电压电流表是一款同时支持交流和直流测量的高精度表头，其采用24位ADC，有效位数19.5位，额定量程±100V/±20A，最大量程±400V/±40A（安全测量时需要略微改动硬件电路，防止高压爬电等隐患），理论精度0.001A/0.001A（实际只会调整到0.01V/0.01A），具有电量累计、容量累计、时间累计等功能，其计量误差不大于2%，且断电不会丢失数据。

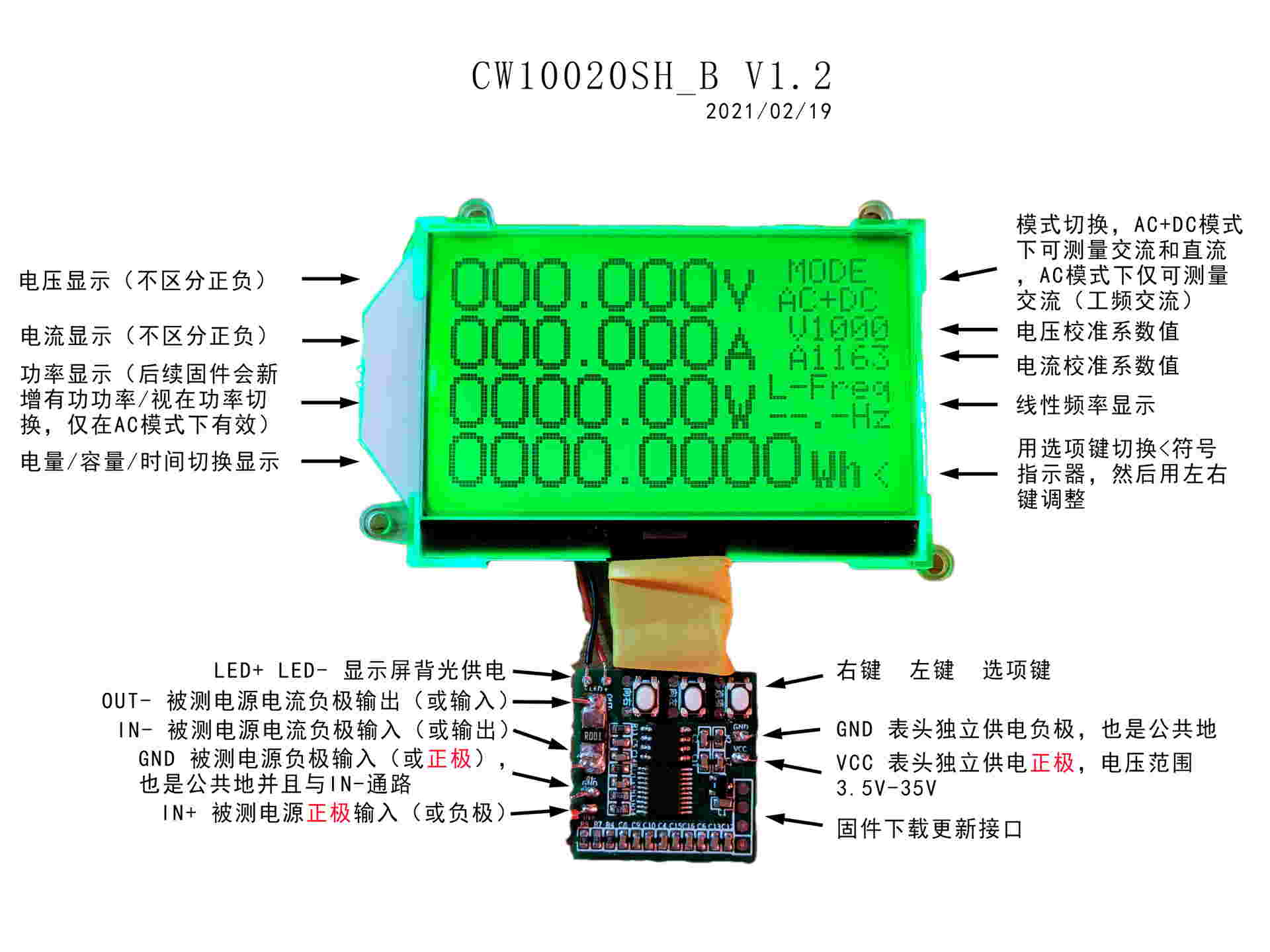

下图为产品显示界面介绍和PCB接线端说明

当测量同一个电源的电压电流时，必须选用GND为公共点，若只测量电压或电流，电压、电流均为差分采样，可以任意接线。

表头独立供电电压范围3.5V-35V，推荐在5V-12V下工作，以减轻LDO发热带来额外功耗。

若使用被测电源供电，就无法准确测量3.5V以下的电压，所以适用于电压范围在3.5V-35V内，且电流波动较小的场合，波动过大可能造成表头短时间断电造成测量数据有误。

因为支持交流测量，不接被测电源时，表头可能会有底数，属于正常现象，一般不影响使用，可以通过多击选项键校零。

选项键说明：单击选项键切换指示器位置，长按选项键清零电量、容量、时间累计，多击选项键校零电压、电流（即清空底数）；

左键、右键：单击调整指示器所在位置的内容。

按住选项键通电执行恢复出厂设置（即清除校准值，2021年2月份以后的固件才有此功能）

固件更新：

【2021/01/31】

1.修复断电数据保存时有可能乱码问题。

2.更新部分字模。

下载地址 CW10020SH_B_V1.2_20210131.rar

【2021/02/19】

1.更新部分字模。

2.修改功率显示效果在999.999W以下为3位小数，999.999W以上为2位小数，即1000.00W。

3.新增存储当前模式。

4.更新一个计量算法，可能会有BUG，若发现问题可以刷回上面的固件，然后在下方留言等待更新。

下载地址 （确实有问题，该版本已删除，请等待更新）

【2021/02/22】

1.修复上次的计量算法问题。

2.优化卡尔曼滤波算法，运算效率提高至少30%。

下载地址： CW10020SH_B_V1.2_20210222.rar

固件更新方法：

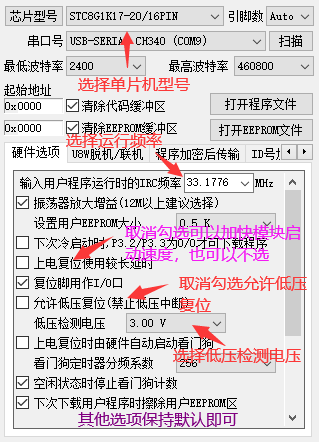

准备CH340或类似的USB转串口模块连接固件下载更新接口，使用STC-ISP软件下载即可，软件和操作方法详见STC官网，下图为STC-ISP软件的设置说明。
